Cara kerja bagian blok vertikal tv tabung atau crt maupun monitor

Blok vertikal tv – Memahami cara kerja bagian atau blok vertikal yang terdapat pada tv atau monitor tabung atau crt. Dengan memahami bagian-bagian dan cara kerja masing masing komponen ini, maka akan sangat mudah menangani atau service apabila terjadi kerusakan di bagian vertikal.

Sekilas tentang bagian atau blok vertikal TV tabung

Tv tabung atau crt memiliki banyak blok atau bagian yang saling mendukung satu sama lain. Dari banyak blok yang terdapat pada tv tabung diantaranya adalah blok vertikal.

Bagian blok vertikal sangat rentan atau sering mengalami kerusakan. untuk itu memahami bagian ini lebih dalam sangat penting.

contoh bentuk fisik blok bagian vertikal tv

Contoh bentuk fisik blok bagian vertikal tv tabung

salah satu rangkaian-ic pada blok-vertikal

Contoh salah satu rangkaian-ic pada blok-vertikal

Sebelum membahas mengenai bagian blok vertikal, ada beberapa kasus atau kerusakan yang sering terjadi pada tv tabung atau crt, biasanya pada layar televisi akan mengalami gangguan antara lain :

A. Cacat vertikal pada tv

Cacat pada bagian vertikal tv bisa terlihat secara fisik di layar televisi tabung dengan berbagai kondisi antara lain :

-gambar tv menyempit dari atas kebawah

Digitec Syuga cacat vertikal menyempit bagian atas bawah

Contoh Tv Digitec Syuga cacat vertikal menyempit bagian atas bawah

-gambar garis horizontal dari kiri ke kanan

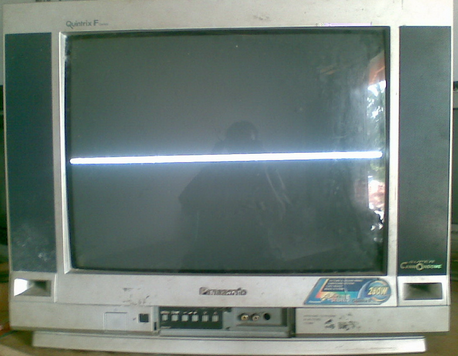

tv kondisi cacat vertikal garis melintang horizontal

contoh tv kondisi cacat vertikal garis melintang horizontal

BACA juga :

Cara service tv LG slim kerusakan Vertikal Garis Horizontal mendatar



-gambar melipat pada bagian tengah layar keatas

tv tabung gambar melipat dari tengah ke atas

contoh tv tabung gambar melipat dari tengah ke atas

-gambar melipat pada bagian tengah layar kebawah

tv tabung cacat vertikal dari tengah ke bawah

contoh tv tabung cacat vertikal dari tengah ke bawah

Berikut adalah beberapa pertanyaan yang sering ditanyakan mengenai kasus kerusakan berbagai merk tv yang rusak di bagian blok vertikal dan sering dialami oleh banyak teknisi atau tukang service tv :

  • Cara service tv tabung atau crt yang cacat vertikal pada tv cina
  • Cara service tv tabung atau crt yang cacat vertikal pada tv polytron
  • Cara service tv tabung atau crt yang cacat vertikal pada tv sharp

Dan masih banyak lagi kerusakan bagian vertikal yang dialami oleh hampir semua merk tv tabung atau crt.

Cara kerja bagian blok vertikal tv tabung

Blok vertikal pada sebuah pesawat tv tabung berguna untuk memberikan sinyal sekaligus scanning gambar yang ditangkap oleh antena dari pemancar televisi atau dari input video.

Pada blok vertikal terdapat banyak komponen yang saling terkait satu sama lain.

Jika salah satu komponen dalam blok ini mengalami kerusakan maka tv akan menampilkan gambar cacat di bagian atas atau bawah dari tengah layar.

Sebelum memahami cara kerja rangkaian blok vertikal pada tv tabung, alangkah baiknya untuk melihat gambar contoh skema diagram rangkaian vertikal tv yang menggunakan IC sebagai komponen utama berikut :

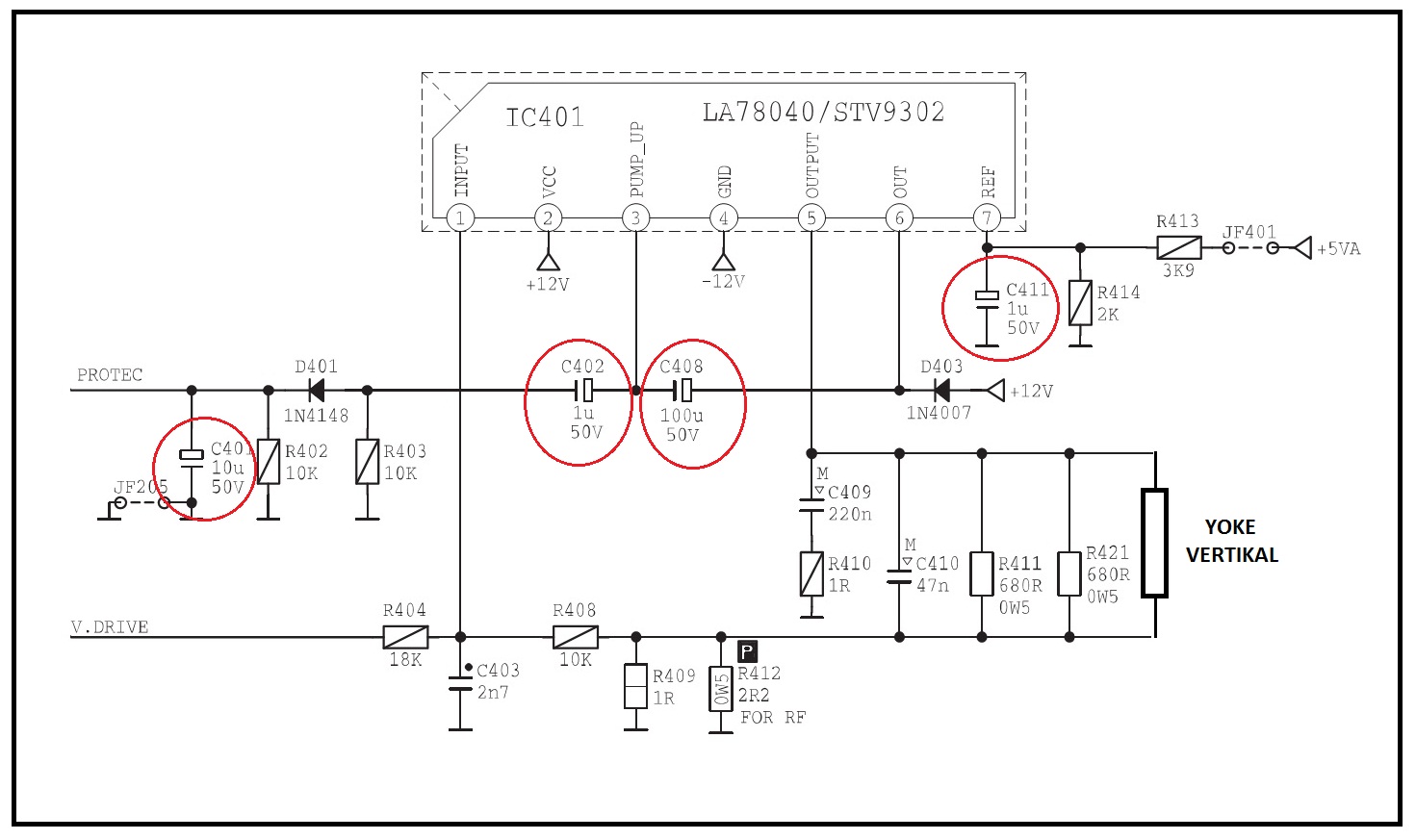

skema rangkaian vertikal tv polytron

Skema rangkaian vertikal tv polytron

Cara kerja blok bagian vertikal tv tabung dapat dijelaskan sebagai berikut :

Berdasarkan pada gambar diatas, maka alur atau urutan kerja ic bagian vertikal dan rangkaiannya adalah mulai dari kaki nomor 1 berfungsi untuk pin atau kaki INVERTING input, pin mendapat sinyal input dari vertikal IC chroma serta umpanbalik dari kaki output setelah melalui defleksi Yoke.

Sebagai catatan bahwa skema blok vertikal tv polytron diatas menggunakan komponen utama IC vertikal seri LA78040. Lihat juga Daftar Persamaan IC LA78040

Selain digunakan pada tv merk polytron, hampir semua merk tv tabung menggunakan IC vertikal seri tersebut meskipun dengan daya yang lebih tinggi.

Diantara merk merk yang menggunakan IC vertikal LA78xxx adalah bagian vertikal tv china, vertikal tv lg, vertikal tv polytron, vertikal tv samsung, vertikal tv sharp, vertikal tv toshiba, vertikal tv sharp.

-Untuk kaki IC vertikal nomor 2 mendapat tegangan VCC sebesar 27 Volt DC, tegangan ini digunakan untuk mengaktifkan IC.

-Sedangkan kaki nomor 3 mendapat kapasitor elco yang berfungsi untuk pump up atau boost up tegangan yang dikopel ke tegangan VCC melalui sebuah Dioda.

-Fungsi dari elco pump up adalah untuk menaikkan tegangan VCC menjadi 2 kali lipat yang dibutuhkan untuk scanning vertikal dari layar bagian atas sebelah kiri sampai ke tengah layar bagian kanan.

-Apabila bagian ini mengalami kerusakan, biasanya gambar bagian atas sampai ke tengah layar akan melipat atau cacat, sedangkan bagian tengah ke bawah normal.

-Kaki nomor 4 mendapat tegangan Ground, dan nomor 5 adalah output sinyal vertikal menuju ke defleksi yoke.

-Kaki nomor 6 adalah output tegangan dari dalam IC sekaligus sebagai pelipat tegangan VCC menjadi 2 kali yang kemudian diumpankan ke kaki Pump up melalui kapasitor elco. Kaki nomor 6 ini di kopel dengan sebuah dioda menuju tegangan VCC, ini berguna agar saat tegangan di kaki nomor 6 naik 2 kali maka tidak balik ke VCC.

-Kaki nomor 7 adalah tegangan referensi,  fungsi dari tegangan ini untuk menentukan besar kecilnya tegangan output vertikal yang menuju ke defleksi Yoke.

Contoh kerusakan tv polytron bagian vertikal

Tv tabung merk Polytron adalah tv merk lokal alias asli produksi dari Indonesia, Pabrik tv polytron ada di kabupaten Kudus Jawa Tengah.

Tv polytron memiliki karakter atau kelemahan dibagian blok vertikal, sering dijumpai beberapa kerusakan pada tv merk polytron dengan cacat atau kerusakan vertikal. berikut beberapa kerusakan bagian vertikal tv merk Polytron.

  1. Gambar hanya satu garis horizontal alias mendatar dari kiri kanan.
  2. Gambar bagian atas sampai ke tengah layar gelap atau hilang.
  3. Gambar bagian dari bawah layar sampai ke tengah gelap atau hilang
  4. Gambar bagian atas ke tengah layar cacat garis garis.
  5. Gambar bagian atas ke tengah layar melipat.
  6. Gambar bagian bawah ke tengah layar cacat garis garis.
  7. Gambar bagian bawah ke tengah layar melipat.
  8. Gambar mula mula normal kemudian lama lama melebar ke atas dan ke bawah.
  9. Gambar mula mula normal lama lama menjadi sempit ke tengah layar.
  10. Layar menyempit atas bawah

Dan masih banyak lagi kerusakan dengan cacat vertikal.

Cara memperbaiki kerusakan tv polytron bagian vertikal

Untuk dapat memperbaiki kerusakan bagian blok vertikal dengan mudah dan cepat, maka anda minimal sudah bisa menggunakan alat ukur multimeter serta dapat membaca skema tv.

Coba pahami skema atau jalur komponen komponen yang ada di bagian blok vertikal tersebut, seperti yang dijelaskan pada bagian atas.

Dengan memahami skema tv terutama bagian blok vertikal maka anda akan mudah dalam

  • Memperbaiki tv cacat vertikal
  • Memperbaiki Tv bergaris horizontal
  • Memperbaiki tv menyempit atas dan bawah dan lain lain

Setelah memahami skema blok vertikal, maka sebaiknya lakukan pengecekan komponen demi komponen pada bagian blok vertikal tersebut, mulai dari IC vertikal, kapasitor, elko, dioda, resistor dan komponen pendukung lainnya.

Cara cek ic vertikal

Untuk mengetahui atau cek IC bagian vertikal pada adalah sangat mudah, yakni ditandai dengan jalur defleksi yoke yang menuju salah satu kaki IC vertikal.

Cara mengecek ic vertikal yang rusak

Sedangkan untuk memeriksa atau mengecek IC vertikal apakah rusak atau masih bagus, adalah dengan beberapa cara.

  • Cara pertama adalah dengan memegang bagian pendingin atau heatsink IC vertikal setelah tv dinyalakan beberapa menit. Jika IC atau pendingin sangat panas, maka dipastikan IC sudah rusak.
  • Cara kedua adalah dengan mengukur setiap tegangan yang ada di setiap kaki sesuai dengan datasheet IC tersebut. Namun untuk mempermudah, biasanya dengan cara mengukur atau mengecek tegangan DC di pin kaki output vertikal atau kaki defleksi yoke, jika tegangan DC pada defleksi yoke sekitar setengah dari tegangan VCC, maka IC kemungkinan masih bagus.
  • Cara ketiga adalah dengan mengecek komponen komponen pendukung satu demi satu dengan cara diukur dan dilepas, biasanya ada nilai kapasitor atau resistor yang sudah berkurang atau molor.



Cara mengukur ic vertikal pada tv

Untuk mengukur tegangan tegangan kerja pada pin kaki IC vertikal tv yang mengalami kerusakan, maka dengan menggunakan multimeter.

Nyalakan tv, kemudian ukur tegangan setiap kaki IC sesuai dengan datasheet dari IC tersebut.

Untuk datasheet dapat dicari atau di download via Google dengan mengetikkan kata kunci Datasheet (seri IC).
