Kali ini saya mendapatkan service televisi merk Mito dengan ukuran 43 inchi. Kasusnya adalah tv masih mengeluarkan suara dengan normal dan tombol tombol remot kontrol juga masih berfungsi.
Namun di layar tidak terlihat gambar sama sekali alias gelap total seperti tv posisi tidak dinyalakan.

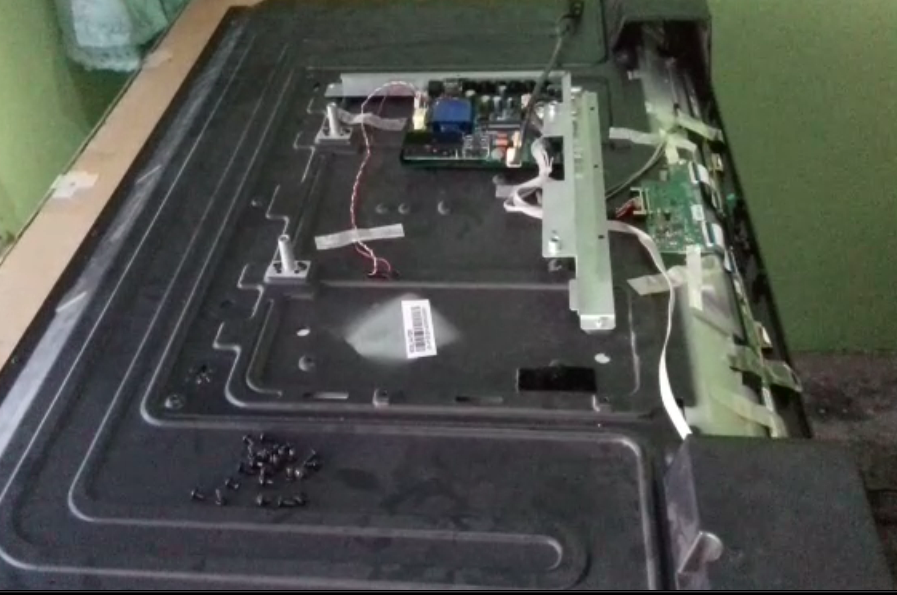

Langsung saja buka penutup nya dan analisa nya adalah bagian lampu latar atau BL (backlight belum bekerja).
Kemudian colokkan kabel steker listrik dan tekan tombol power on pada remot atau standby pada panel kontrol , lalu langsung dilakukan tes tegangan pada bagiankabel yang menuju lampu latar atau BL(backlight).
Setelah diukur, disini ada tegangan sekitar 100 volt DC, namun kemudian langsung turun menjadi sekitar 30 volt.
Saya menganalisa bahwa bagian blok untuk Inverter backlight menggunakan sistem protek, sehingga jika tejadi masalah dengan tegangan output inverternya, maka sistem akan mematikan inverter dan tidak bekerja.
Setelah dianalisa kemungkinan pada lampu backlight ada yang putus atau tidak menyala, sehingga sistem protek bekerja. Ini seperti pada tv merk panasonic dan sony, jadi apabila ada kerusakan pada lampu backlight maka arus yang melewati sensor OCP(over current protektor) akan bekerja.

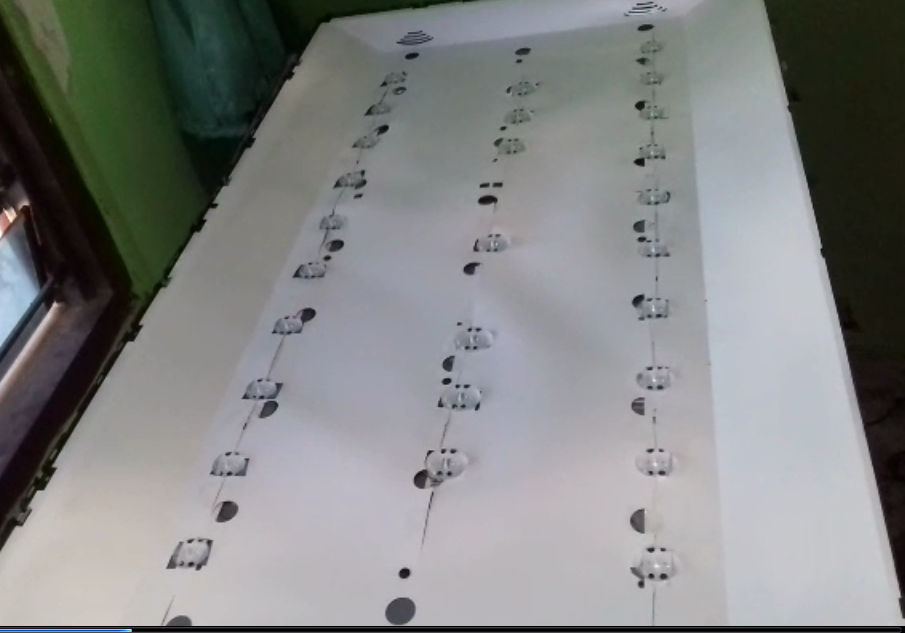

Nah untuk memastikannya, maka harus dilakukan pembongkaran pada panel lcd, sehingga dapat dilakukan pengetesan pada tiap tiap lampu nya.
setelah dibongkar dan dites, ada beberapa lampu yang memang sudah putus dan ada juga yang short. Saya coba untuk menjumper lampu yang putus, namun ketika saya nyalakan tvnya, ternyata tegangan inverter masih protek, akhirnya saya coba tambahkan lampu lampu dengan jumlah lebih banyak dari jumlahnya aslinya, dengan maksud agar tegangan tidak over, tapi lagi lagi ketika saya nyalakan tv nya, inverter protek lagi, Akhirnya saya berkesimpulan bahwa inverter ini harus dipasang beban lampus sesuai jumlah bawaannya.
Jangankan putus, jika ada yang short salah satu dari lampu maka sensor OCP akan aktif dan mematikan sirkuit.
Pada tv MITO ini tidak seperti pada tv LED merk lain yang umumnya menggunakan lampu backlight 3 volt, namun tv ini menggunakan jenis lampu 6 volt, dan ada 3 baris lampu yang terdiri dari 26 buah lampu, dimana yang 2 baris ada 9 lampu dan dan 1 baris ada 8 lampu.
Memang tidak seperti pada tv LED merk lainnya, bisanya dipasang secara seri dari 26 total lampu, namun pada tv MITO ini dipasang semi seri dan paralel. Jadi dari 26 lampu yang 13 lampu di seri. Jadi dua rangkaian seri.
Kemudian diparalel antara 2 rangkaian seri tersebut mendapat tegangan sebesar 80 volt DC sebelum di beri beban.
Karena mencari lampu jenis ini sulit didapat dipasaran, maka saya mengganti dengan lampu dari merk tv LG dan tegangan lampunya 6 volt juga. Tentunya dengan jumlah yang sama dengan aslinya.
Setelah lampu terpasang semua, kemudian saya tes dan nyalakan tvnya, dan inverter sudah tidak protek dan lampu menyala dengan terang, sehingga hati juga ikut riang,hehe.
Dan penasaran dengan tegangan kerja normalnya berapa, saya ukur menggunakan multi meter, ternyata terukur sekitar 75 Volt, jadi lampu aman, karena tegangan kerja dari lampu maksimal adalah 13 x 6,7 volt = 87 volt.
