Kali ini servicesparepart akan berbagi pengalaman cara servis atau memperbaiki tv jenis LED merk Sony Bravia ukuran 32 inchi dengan model 32R407 kerusakannya adalah TV Nyala Mati secara berulang ulang atau istilahnya Restart terus menerus.
Seperti biasanya sebelum melakukan pembongkaran dan mengecek bagian atau komponen yang bermasalah, saya akan menganalisa secara kasar bagaimana cara kerja dari TV Sony Bravia ini.
Perlu diketahui bersama bahwa TV Sony menggunakan sistem protek hampir pada setiap bagian bagian yang penting. Fungsi atau tujuannya adalah untuk melindungi tv dari kerusakan yang lebih parah atau untuk indikator bahwa tv mengalami error.
Sistem protek akan bekerja atau aktif jika ada bagian yang bermasalah atau tidak normal cara kerjanya.
Dan pada tv LED Sony Ini yang paling banyak mengalami permasalahan adalah ada pada blok atau bagian Inverter sampai dengan lampu backlight dan juga firmware.
Namun untuk setiap kerusakan biasanya akan ditandai dengan kedip lampu merah beberapa kali sesuai dengan letak bagian yang dianggap mengalami error atau tidak normal.
Nah pada kasus kerusakan kali ini memang cukup aneh, karena error terjadi tidak ditandai dengan lampu indikator berkedip kedip merah seperti biasanya.
Kerusakan dengan tv mati hidup secara terus menerus seakan akan ada kerusakan pada bagian program atau firmware, karena gejalanya restart restart terus menerus.
Namun untuk melakukan pengecekan saya akan membongkar terlebih dahulu dan mengecek bagian demi bagian.
Seperti biasanya, sebelum membuka penutup tv, steker listrik saya lepas kemudian buka tutup belakang dan menyiapakan multimeter untuk mengukur tegangan tegangan yang diperlukan pada bagian demi bagian TV LED Sony ini.
Jika diukur tegangan dari adaptor masih normal dan stabil , yakni 19 volt lebih.
Kemudian lakukan pengukuran tegangan output DC DC konverter yang digunakan untuk supply bagian lampu backlight. Disini terukur sekitar 30 volt saat lampu baccklight menyala.
Jika dilihat pada komponen elco untuk filter tegangan ini, sepertinya tegangannya normal, namun mengapa tv selalu restart terus?
Kemudian pengukuran dilanjutkan ke bagian ujung lampu backlight. perlu diketahui juga bahwa pada tv sony model ini menggunakan sistem backlight paralel, jadi diperkirakan ada 3 baris lampu yang masing masing baris terdiri dari 8 buah lampu yang setiap lampu menggunakan tegangan 3 volt.
Ini didapat dari kebiasan saya melakukan perbaikan pada pesawat tv SOny model ini.
Jadi setiap baris lampu backlight mendapat tegangan positif 30 volt, kemduian setiap ujung dari baris lampu baklight akan menuju ke IC dc dc sekaligus pwm untuk inverter.
Nah disinilah sistem protek pada tv sony ini bermain, jadi apabila ada salah satu lampu backlight yang bermasalah , entah pada baris 1,2, atau 3 atau bahkan semua, maka ujung baris lampu backlight tidaka mengeluarkan tegangan atau hanya kecil sekali.
Dan jika tegangan dan arus yang masuk ke IC PWM tidak sesua atau kurang atau lebih dari yang sudah seharusnya, maka IC PWM akan mengirim sinyal ke bagian prosesor dan memberitahu bahwa bagian lampu backlight mengalami masalah atau error.
Dengan demikian, program akan segera mematikan atau shutdown secara otomatis, yang ditandai dengan lampu indikator berubah jadi warna merah dan berkedip kedip sebanyak 6 kali.
Namun dalam kasus yang saya tangani ini, lampu indikator masih berwarna hijau, namun ketika saya amati, pada saat tv restart, dilayar nampak ada bagian yang sedikit gelap, sehingga saya menduga bahwa ada lampu backlight yang hampir mati atau setengah rusak.
Dan akhirnya saya bongkar bagian panel lcd untuk mengganti semua lampu backlight.
Untuk pengalaman saja, bahwa saya jarang atau hampir tidak pernah mengganti lampu backlight yang rusak saja, misalnya ada 2 buah lampu backlight yang rusak, maka saya tetap akan megganti semua lampu.
Ini demi keamanan agar tv tidak mengalami kerusakan yang sama dalam waktu dekat.

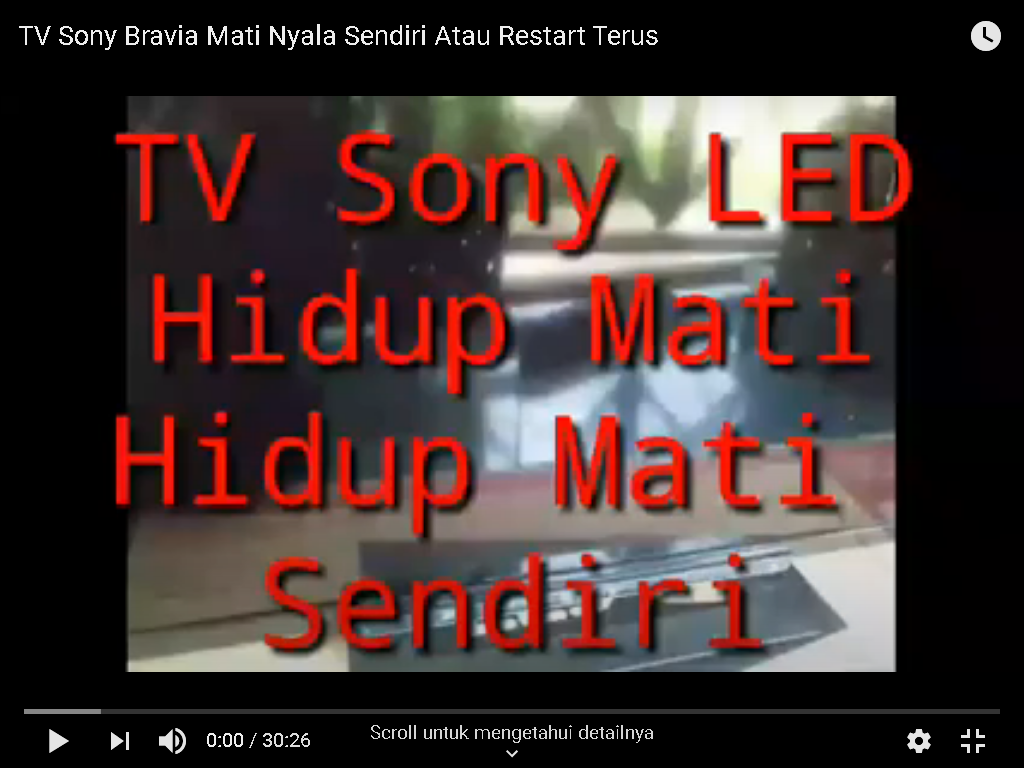

Untuk melihat secara jelas cara servis atau memperbaiki tv LED Sony Bravia 32R407 dengan kerusakan restart restart terus.
