Flyback 154-177B adalah salah satu jenis transformator flyback yang digunakan dalam televisi tabung (CRT). Komponen ini berfungsi sebagai konverter tegangan tinggi yang menghasilkan tegangan tinggi untuk anoda tabung gambar serta tegangan lain yang dibutuhkan untuk berbagai bagian televisi.
1. Fungsi Flyback dalam Televisi
Flyback digunakan dalam rangkaian horizontal deflection dan memiliki fungsi utama:
- Menghasilkan tegangan tinggi (biasanya puluhan ribu volt) untuk anoda CRT.
- Menyediakan tegangan untuk bagian lain seperti heater (pemanas katoda), tegangan untuk rangkaian vertikal, dan suplai ke IC utama.
- Menstabilkan sinyal defleksi horizontal, yang berpengaruh pada tampilan gambar.

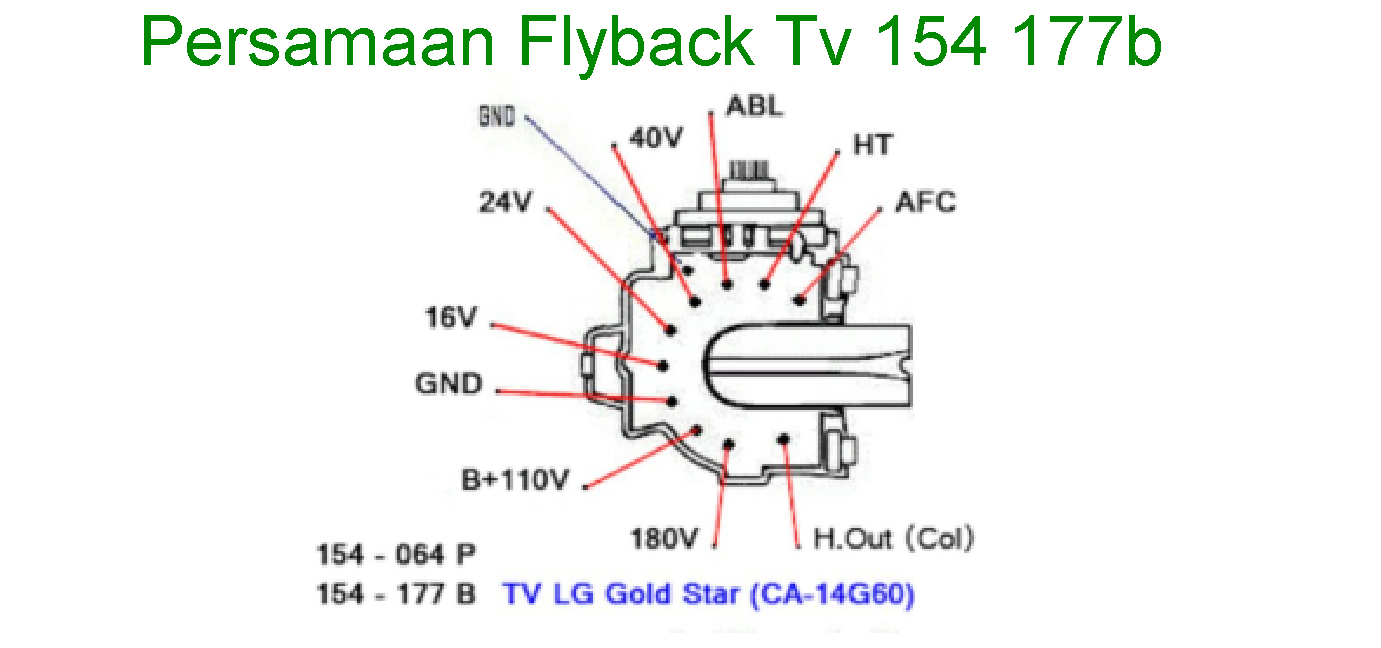

2. Data Pin Flyback 154-177B
Berikut adalah data pin umum untuk flyback 154-177B, meskipun bisa sedikit berbeda tergantung pada model TV yang digunakan:
| Nomor Pin | Nama Pin | Fungsi |
|---|---|---|
| 1 | C (Collector) | Terhubung ke kolektor transistor horizontal. |
| 2 | 180V | Suplai tegangan untuk RGB (IC video). |
| 3 | B+ | Tegangan utama yang masuk ke flyback (biasanya 110V atau 125V). |
| 4 | GND (Ground) | Jalur negatif atau ground dari sistem. |
| 5 | 16V | Output tegangan 16V untuk IC vertikal. |
| 6 | 24V | Output tegangan 24V untuk rangkaian vertikal. |
| 7 | 40V | Tegangan untuk bagian tertentu dari sistem. |
| 8 | ABL (Automatic Brightness Limiter) | Mengontrol kecerahan layar otomatis. |
| 9 | Heater (HTR) | Tegangan untuk memanaskan katoda dalam CRT. |
| 10 | AFC (Automatic Frequency Control) | Membantu stabilisasi frekuensi horizontal. |
Catatan: Susunan pin dapat bervariasi tergantung pada model TV, jadi sebaiknya cek langsung dengan skema rangkaian TV terkait.
3. Persamaan Flyback untuk 154-177B
Jika flyback 154-177B tidak tersedia, ada beberapa flyback yang bisa digunakan sebagai pengganti, asalkan memiliki spesifikasi yang mirip. Beberapa pengganti yang dapat dicoba antara lain:
- 154-064P → Digunakan pada TV Goldstar 14 inci.
- FCK-14B047 → Digunakan pada TV Akari 14 inci.
Jika ingin mencari pengganti, pastikan:
- Tegangan dan arus keluarannya sesuai.
- Bentuk fisik dan tata letak pin cocok dengan PCB televisi.
4. Cara Mengecek Flyback 154-177B
Sebelum mengganti atau memperbaiki flyback, sebaiknya lakukan pengecekan menggunakan multimeter analog:
A. Tes Lilitan Primer dan Sekunder
- Cek Lilitan Primer
- Atur multimeter ke skala Ohm X1.
- Ukur antara pin B+ dan kolektor.
- Jika resistansi sangat rendah atau mendekati nol, flyback kemungkinan short.
- Jika tidak ada sambungan (infinity), flyback bisa putus.
- Cek Lilitan Sekunder
- Atur multimeter ke Ohm X10K.
- Ukur antara GND dan output anoda tegangan tinggi.
- Jarum seharusnya bergerak sedikit lalu kembali ke posisi semula (ini menunjukkan kapasitor internal flyback masih baik).
- Jika jarum tidak bergerak sama sekali, flyback kemungkinan rusak.
5. Ciri-Ciri Kerusakan Flyback 154-177B
Jika flyback rusak, biasanya akan muncul beberapa gejala berikut:
- TV Mati Total
- Flyback yang short bisa menyebabkan proteksi otomatis atau bahkan transistor horizontal rusak.
- Tegangan Output Tidak Stabil
- Jika ada kebocoran tegangan tinggi, gambar bisa redup atau tidak fokus.
- Ada Suara ‘Cetek-Cetek’ atau Bunyi Dengung
- Ini bisa terjadi karena percikan listrik di dalam flyback yang sudah bocor.
- Gambar Berkedip atau Ada Garis Horizontal
- Bisa terjadi jika flyback tidak bisa menyediakan tegangan vertikal yang stabil.
6. Kesimpulan
- Flyback 154-177B banyak digunakan pada televisi tabung (CRT), khususnya Goldstar 21 inci.
- Memiliki beberapa pin penting seperti B+, 180V, Heater, AFC, dan ABL.
- Bisa diganti dengan model lain yang memiliki spesifikasi mirip, seperti 154-064P atau FCK-14B047.
- Pengecekan flyback bisa dilakukan dengan multimeter, terutama untuk mendeteksi kerusakan seperti short atau putus.
- Gejala kerusakan flyback meliputi TV mati, suara aneh, gambar tidak stabil, atau percikan listrik.
